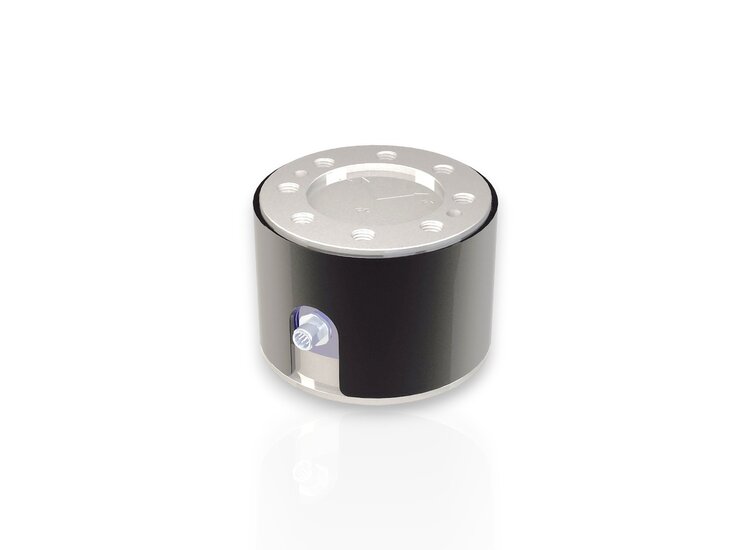

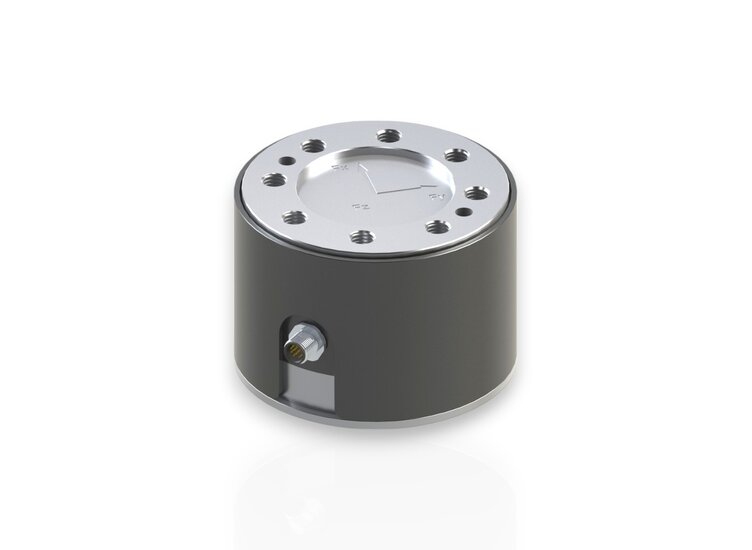

3-Achsen Kraftsensor in zylindrischer Bauform Ducrhmesser 125mm zur Messung der Kraft in 3 Richtungen des Raums. Messbereiche 30kN und 40kN für die Radialkraft Fx, Fy und 90kN und 120kN  für die Axialkraft Fz.
3-Achsen Kraftsensor in zylindrischer Bauform Ducrhmesser 125mm zur Messung der Kraft in 3 Richtungen des Raums. Messbereiche 30kN und 40kN für die Radialkraft Fx, Fy und 90kN und 120kN  für die Axialkraft Fz.
Art.Nr.: 8177

K3A125 30kN/90kN

  • Typ: 3-Achsen-Kraftsensor
  • Nennkraft: Fx: 30 kN, Fy: 30 kN, Fz: 90 kN
  • Genauigkeitsklasse: 0,2
  • Abmessungen:  Ø125 mm x 90 mm
  • Krafteinleitung: 8 x  Innengewinde M12x1,75
  • Anschluss: integrierter Rundsteckverbinder (M12), 12-polig, male
  • Material: Stahl

erforderliches Zubehör:

  • Connector 12p/f/M12/5,0/ME

empfohlenes Zubehör:

  • Messverstärker GSV-1A4 SubD37, GSV-4USB SubD37, GSV-8DS SubD44HD, GSV-8AS und die passende Stecker Konfektionierung
Alle Details
Produkt konfigurieren:
Art.Nr.: 8177

K3A125 30kN/90kN

  • Typ: 3-Achsen-Kraftsensor
  • Nennkraft: Fx: 30 kN, Fy: 30 kN, Fz: 90 kN
  • Genauigkeitsklasse: 0,2
  • Abmessungen:  Ø125 mm x 90 mm
  • Krafteinleitung: 8 x  Innengewinde M12x1,75
  • Anschluss: integrierter Rundsteckverbinder (M12), 12-polig, male
  • Material: Stahl

erforderliches Zubehör:

  • Connector 12p/f/M12/5,0/ME

empfohlenes Zubehör:

  • Messverstärker GSV-1A4 SubD37, GSV-4USB SubD37, GSV-8DS SubD44HD, GSV-8AS und die passende Stecker Konfektionierung
Alle Details
Produkt konfigurieren:
Artikelbeschreibung
  • Typ: 3-Achsen-Kraftsensor
  • Nennkraft: Fx: 30 kN, Fy: 30 kN, Fz: 90 kN
  • Genauigkeitsklasse: 0,2
  • Abmessungen:  Ø125 mm x 90 mm
  • Krafteinleitung: 8 x  Innengewinde M12x1,75
  • Anschluss: integrierter Rundsteckverbinder (M12), 12-polig, male
  • Material: Stahl

erforderliches Zubehör:

  • Connector 12p/f/M12/5,0/ME

empfohlenes Zubehör:

  • Messverstärker GSV-1A4 SubD37, GSV-4USB SubD37, GSV-8DS SubD44HD, GSV-8AS und die passende Stecker Konfektionierung
Produktbeschreibung

Multidimensionale Sensoren der Serie K3A eignen sich für die Kraftmessung in drei zueinander senkrechten Achsen.
Diese Produktgruppe bietet einen großen Nennkraft-Messbereich bis zu 400kN.
Die 3-Achsen Kraftsensoren K3A werden in vielen industriellen Gebieten eingesetzt:

  1. Robotik,
  2. Medizintechnik,
  3. Messungen in der Automatisierungstechnik,
  4. Montage von Teilen an den Fertigungslinien,
  5. 6-Achsen Kraft-/ Momenten Plattformen aus 4x K3A Sensoren,
  6. Forschung und Tests.

Das Prüfprotokoll enthält individuelle Kalibrierfaktoren, Kennwerte und Übersprechen des Sensors.
Das Übersprechen kann optional durch die Anwendung einer zusätzlichen Kompensationsmatrix minimiert werden.
Die K3A-Sensoren können auch ohne zusätzliche Kompensationsmatrix eingesetzt werden.
Bitte achten Sie bei der Anwendung darauf, dass die maximalen Biegemomente nicht überschritten werden.
Die Hebelarme werden aus dem Sensorursprung berechnet, der sich in der Mitte der Montagefläche (auf der Oberseite) befindet.

Empfohlene Produkte
Neueste Produkte
K3A125 30kN/90kN
K3A125 30kN/90kN.pdf
K3A125 30kN/90kN
K3A125_2DZeichnung.pdf
Artikelbeschreibung
  • Typ: 3-Achsen-Kraftsensor
  • Nennkraft: Fx: 30 kN, Fy: 30 kN, Fz: 90 kN
  • Genauigkeitsklasse: 0,2
  • Abmessungen:  Ø125 mm x 90 mm
  • Krafteinleitung: 8 x  Innengewinde M12x1,75
  • Anschluss: integrierter Rundsteckverbinder (M12), 12-polig, male
  • Material: Stahl

erforderliches Zubehör:

  • Connector 12p/f/M12/5,0/ME

empfohlenes Zubehör:

  • Messverstärker GSV-1A4 SubD37, GSV-4USB SubD37, GSV-8DS SubD44HD, GSV-8AS und die passende Stecker Konfektionierung
Produktbeschreibung

Multidimensionale Sensoren der Serie K3A eignen sich für die Kraftmessung in drei zueinander senkrechten Achsen.
Diese Produktgruppe bietet einen großen Nennkraft-Messbereich bis zu 400kN.
Die 3-Achsen Kraftsensoren K3A werden in vielen industriellen Gebieten eingesetzt:

  1. Robotik,
  2. Medizintechnik,
  3. Messungen in der Automatisierungstechnik,
  4. Montage von Teilen an den Fertigungslinien,
  5. 6-Achsen Kraft-/ Momenten Plattformen aus 4x K3A Sensoren,
  6. Forschung und Tests.

Das Prüfprotokoll enthält individuelle Kalibrierfaktoren, Kennwerte und Übersprechen des Sensors.
Das Übersprechen kann optional durch die Anwendung einer zusätzlichen Kompensationsmatrix minimiert werden.
Die K3A-Sensoren können auch ohne zusätzliche Kompensationsmatrix eingesetzt werden.
Bitte achten Sie bei der Anwendung darauf, dass die maximalen Biegemomente nicht überschritten werden.
Die Hebelarme werden aus dem Sensorursprung berechnet, der sich in der Mitte der Montagefläche (auf der Oberseite) befindet.
