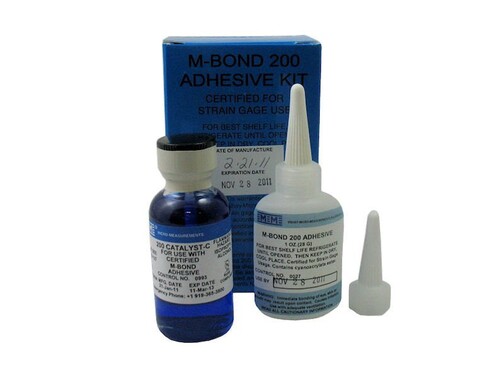

Cyanaccrylate Klebstoff, speziell für die Spannungsanalyse und zum Bau von Prototypen, sowie für die Installation von Dehnungsmessstreifen "vor Ort".

Bestehend aus Cyanacrylate und Katalysator.

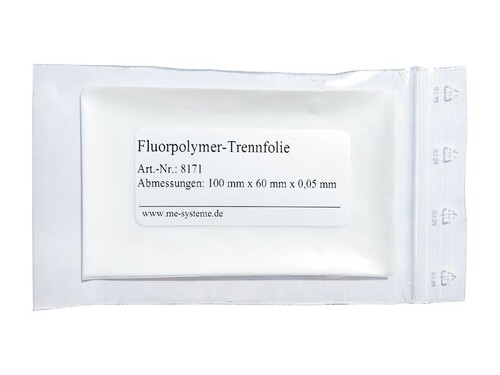

Trennfolie wird beim Kleben benötigt zwischen "Daumen" und "Dehnungsmessstreifen"

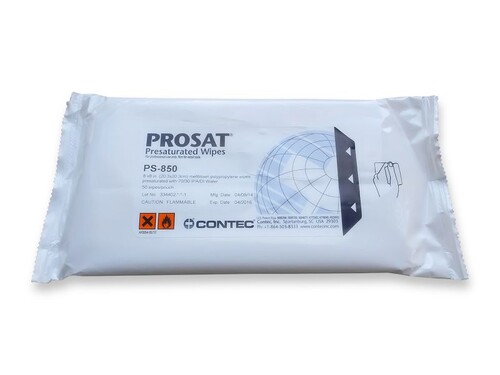

Reinigungstuch, mit 70% Alkohol und 30% DI Wasser getränkt. der Vliesstoff (Zellulose Polyester)ist "fusselfrei" und geeignet für die Reinraumklassen (Empfehlung): ISO 5-9, GMP C-D. 50 Tücher im wiederverschließbaren Beutel.

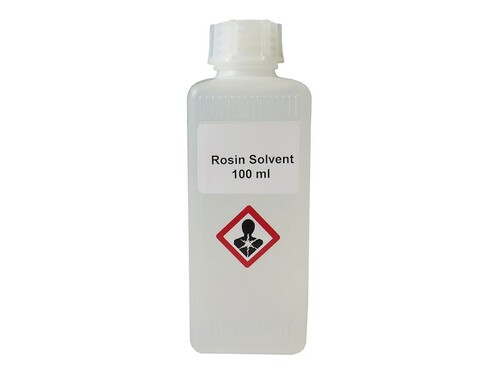

Mischung aus Isopropylalkohol und Toluol. Zur Entfernung von Flussmittelrückständen, auch zur lokalen Reinigung von Klebeflächen, zur Entfernung von Silikon-Rückständen. Achtung: Gesundheitsschädlich, Handschuhe tragen.

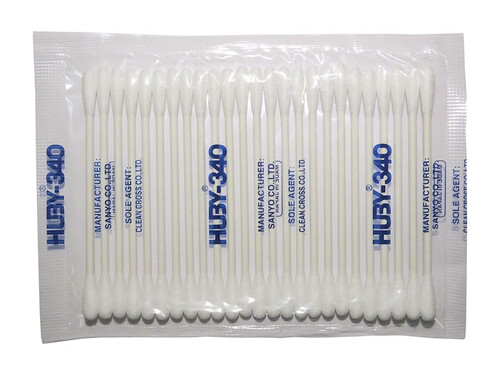

4x25 Stück Wattestäbchen, fusselfrei. Zur lokalen Reinigung der Klebefläche oder der DMS, oder zur Reinigung der DMS Lötstellen, zur Entfernung von Flussmittelrückständen mit Hilfe von "Rosin Solvent"

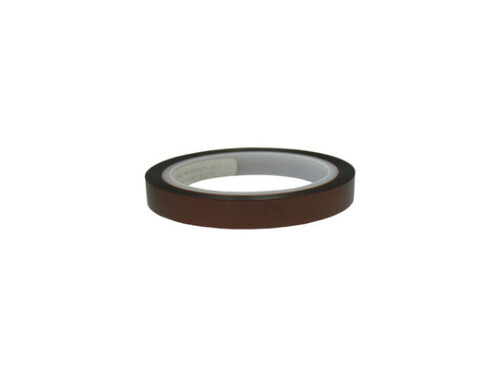

Temperaturbeständiges Klebeband zur Fixierung und Justage der Dehnungsmessstreifen bei Klebevorgang.

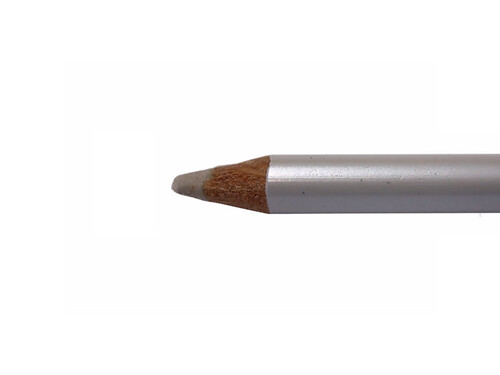

Zum Reinigen der DMS-Anschlussflächen vor dem Löten oder zum Abgleich von RAE- und RBAE-Widerständen. Der Radierstift wird eingesetzt, um die Konstantan- bzw. Nickeleisen Oberflächen des Dehnungsmessstreifens für das Löten anzurauhen und Oxidschichten zu entfernen.

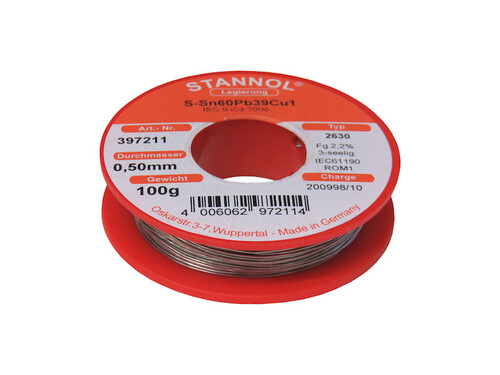

(Bleihaltiges) Lot, geeignet zum Einsatz in der Entwicklung und im Versuch. Nicht für den Einsatz in der Produktion. Enthält ausreichend Flussmittel, es wird kein weiteres Flussmittel benötigt.

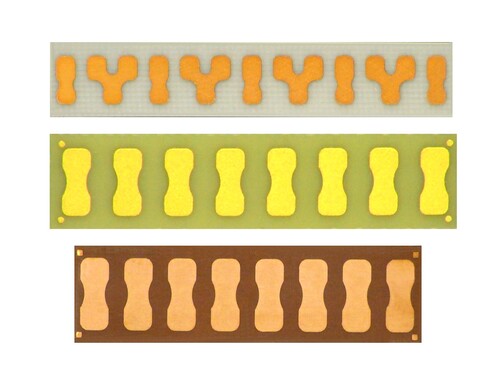

Die Lötstützpunkte werden in 1 bis 5mm Abstand vom Dehnungsmessstreifen geklebtSie dienen als Lötflächen für die interne Verdrahtung der Brückenschaltung und für das Auflöten des Anschlusskabels.

Die Ausführung CEG (Epoxy) ist mit Epoxydharz Träger (robust) und eignet sich besonders gut für ebene Flächen. Die Ausführung CPF ist mit Polyimid Träger (flexibel) und eignet sich besonders gut für gekrümmte Flächen.

Die Varianten "d" ist speziell für 3-Leiter-Anschluss.

Die Größe 50 eignet sich für Gittergrößen 1.5mm bis 3mm.

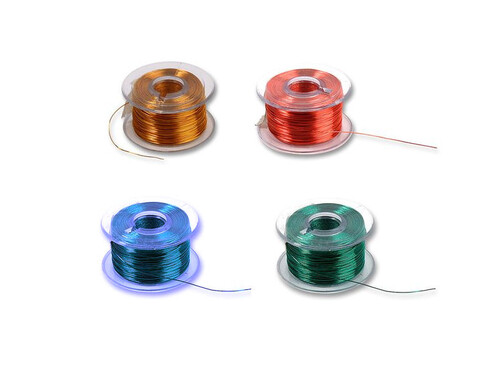

Kupfer Lackdraht in 4 verschiedenen Farben für die interne Verdrahtung von Dehnungsmessstreifen.

Preiswerte Alternative zu 134-AWN. Der Isolationswiderstand wird durch die Vermeidung von scharfen Kanten, durch das Abkleben von scharfen Kanten mit PI-Klebeband, und insbesondere durch die Grundierung und anschließende Fixierung von CU-Lackdrähten mit M-Coat A gewährleistet.

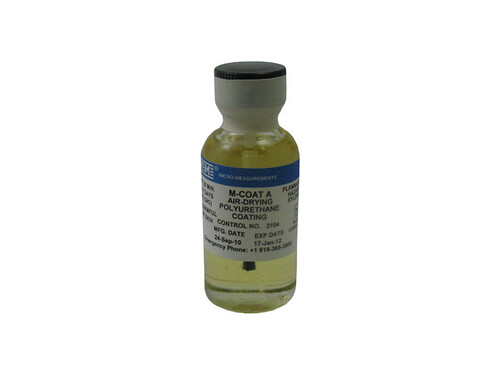

Abdecklack dient zur isolation von CU-lackdraht gegenüber dem metallischen Verformungskörper, zur Abdeckung des Dehnungsmessstreifens und zur Fixierung der Verdrahtung mit CU-Lackdraht.

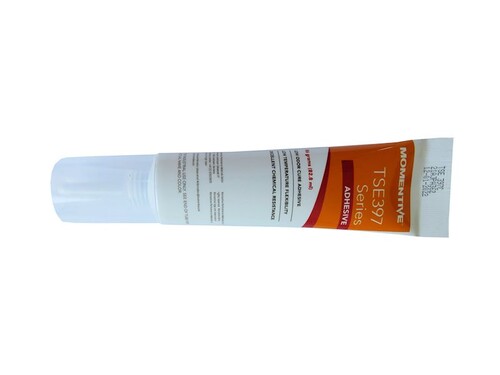

Leichter mechanischer Schutz und guten Schutz gegen Feuchte bietet das transparente Silikon TSE-397. Es ist neutral, geruchsarm und darf in Verbindung mit elektronischen Komponenten und Dehnungsmessstreifen angewendet werden.

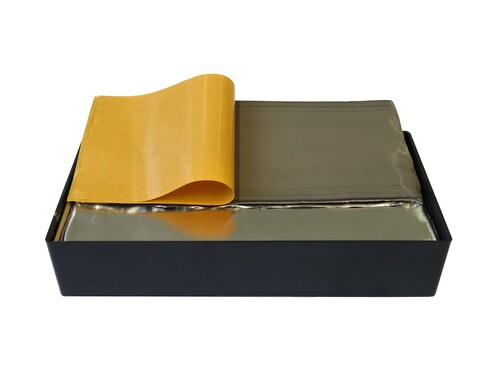

Die Abdeckfolie ABM-75 bietet guten mechanischen Schutz und sehr Schutz gegen Feuchte, insbesondere bei Außen-Applikationen und Langzeit-Versuchen.Sie kann mit Abdecklack kombiniert werden, nicht jedoch mit Silikon. Beim Auftragen mehrerer Abdeckschichten gilt es zu beachten, dass jede zusätzliche Schicht die vorhergende vollständig mit Übermaß abdeckt. Die vollständige Aushärtung von z.B. M-coat-A über 24 Stunden oder drei Stunden bei 60 Grad im Temperaturschrank muss gewährleistet sein.
