6-Achsen Kraft- Momentensensor mit Messbereich von 1kN/20Nm bis 10kN/500Nm in den Abmessungen von Ø83mm x 64mm. 6D Kraftsensor made in Germany jetzt direkt beim Hersteller bestellen!
6-Achsen Kraft- Momentensensor mit Messbereich von 1kN/20Nm bis 10kN/500Nm in den Abmessungen von Ø83mm x 64mm. 6D Kraftsensor made in Germany jetzt direkt beim Hersteller bestellen!
Art.Nr.: 2746

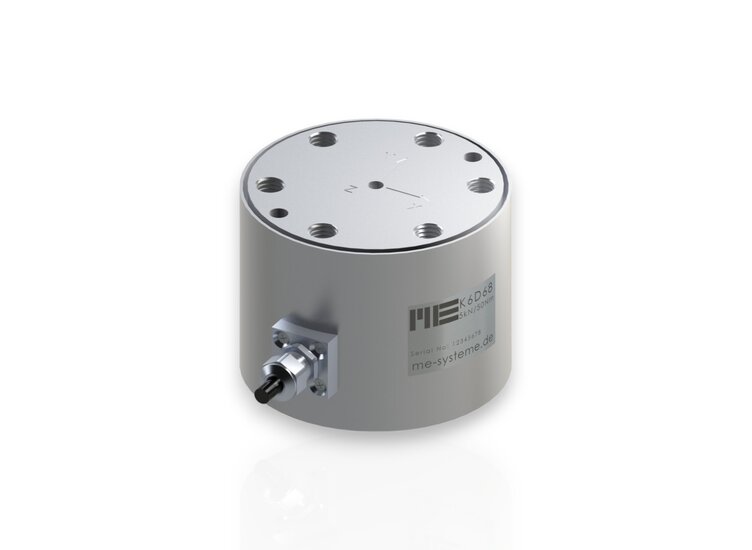

K6D68 10kN/100Nm/CG

  • Typ: 6-Achsen Kraft- Momentensensor
  • Nennkraft: Fx: 10 kN, Fy: 10 kN, Fz: 20 kN
  • Nennmoment: Mx: 100 Nm, My: 100 Nm, Mz: 100 Nm
  • Genauigkeitsklasse: 0,2
  • Abmessungen: Ø83 mm x 64 mm
  • Montage und Zentrierung: 6 x Innengewinde M10x1,5; 2 Passbohrungen Ø6 mm H7
  • Anschluss: Kabeldurchführung (CG) mit 5 m 33-24 PUR/24x0,03 mm2
  • zur Konfiguration mit Rundsteckverbinder M16, 24-polig oder SubD44HD
  • Material: Edelstahl
  • Gewicht: 1050g

erforderliches Zubehör:

  • Kalibriermatrix SL
  • Kabel-Konfektionierung mit Steckverbinder SubD44HD (für GSV-8DS) oder M16, 24-pol., Typ 423 (für GSV-8AS)

empfohlenes Zubehör:

  • Messverstärker GSV-8DS SubD44HD, GSV-8AS
  • Kalibriermatrix SL/Plus
mehr Informationen über die 6-Achsen Mehrkomponentensensoren:  K6D::Info
Alle Details
Produkt konfigurieren:
Art.Nr.: 2746

K6D68 10kN/100Nm/CG

  • Typ: 6-Achsen Kraft- Momentensensor
  • Nennkraft: Fx: 10 kN, Fy: 10 kN, Fz: 20 kN
  • Nennmoment: Mx: 100 Nm, My: 100 Nm, Mz: 100 Nm
  • Genauigkeitsklasse: 0,2
  • Abmessungen: Ø83 mm x 64 mm
  • Montage und Zentrierung: 6 x Innengewinde M10x1,5; 2 Passbohrungen Ø6 mm H7
  • Anschluss: Kabeldurchführung (CG) mit 5 m 33-24 PUR/24x0,03 mm2
  • zur Konfiguration mit Rundsteckverbinder M16, 24-polig oder SubD44HD
  • Material: Edelstahl
  • Gewicht: 1050g

erforderliches Zubehör:

  • Kalibriermatrix SL
  • Kabel-Konfektionierung mit Steckverbinder SubD44HD (für GSV-8DS) oder M16, 24-pol., Typ 423 (für GSV-8AS)

empfohlenes Zubehör:

  • Messverstärker GSV-8DS SubD44HD, GSV-8AS
  • Kalibriermatrix SL/Plus
mehr Informationen über die 6-Achsen Mehrkomponentensensoren:  K6D::Info
Alle Details
Produkt konfigurieren:
Artikelbeschreibung
  • Typ: 6-Achsen Kraft- Momentensensor
  • Nennkraft: Fx: 10 kN, Fy: 10 kN, Fz: 20 kN
  • Nennmoment: Mx: 100 Nm, My: 100 Nm, Mz: 100 Nm
  • Genauigkeitsklasse: 0,2
  • Abmessungen: Ø83 mm x 64 mm
  • Montage und Zentrierung: 6 x Innengewinde M10x1,5; 2 Passbohrungen Ø6 mm H7
  • Anschluss: Kabeldurchführung (CG) mit 5 m 33-24 PUR/24x0,03 mm2
  • zur Konfiguration mit Rundsteckverbinder M16, 24-polig oder SubD44HD
  • Material: Edelstahl
  • Gewicht: 1050g

erforderliches Zubehör:

  • Kalibriermatrix SL
  • Kabel-Konfektionierung mit Steckverbinder SubD44HD (für GSV-8DS) oder M16, 24-pol., Typ 423 (für GSV-8AS)

empfohlenes Zubehör:

  • Messverstärker GSV-8DS SubD44HD, GSV-8AS
  • Kalibriermatrix SL/Plus
mehr Informationen über die 6-Achsen Mehrkomponentensensoren:  K6D::Info
Produktbeschreibung

Der Mehrkomponenten-Sensor K6D68 eignet sich für die Kraft- und Drehmomentmessung in drei zueinander senkrechten Achsen.

Der Kraft- Momentensensor K6D68 zeichnet sich durch kompakte Abmessungen bei großen Kräften und Momenten aus. Er eignet er sich hervorragend für Anwendungen in der Robotik, wie z.B.

  • Kollisionserkennung
  • "Teach-In"
  • Anwesenheits- bzw. Fehlererkennung
  • Kraft- bzw. Momentengesteuerte Bedienung
  • Belastungsmessung in der Medizintechnik / Prothetik / Orthopädietechnik / Ganganalyse
  • Messungen in der Sportmedizin
  • Komfortmessungen / Ergonomiemessungen
  • Überwachung von Füge- und Montageprozessen

Die Auswertung der Kraft- und Momentenbelastung erfolgt z.B. mit einem Messverstärker GSV-8. Mit der frei verfügbaren Software GSVmulti sind Anzeige, Aufzeichnung und Export der Messergebnisse möglich. Die Berechnung der 6 Lastgrößen ist z.B. über eine Windows-DLL oder über Labview möglich mit Hilfe eines bereitgestellten digitalen Kalibrierdokuments. Das Kalibrierdokument enthält die individuellen Kalibrierfaktoren und Fehlerkorrekturen des Sensors. Durch die ausführliche Dokumentation der Berechnungsvorschrift ist auch die Verwendung von 6 Messverstärkern mit Analogausgang , z.B. GSV-1H, mit anschließender Verrechnung der Messergebnisse möglich.

Die Sensoren K6D68 1kN/20Nm und 2kN/50Nm sind aus einer Aluminium Legierung mit einem Edelstahl-Gehäuse gefertigt. Die Sensoren ab 5kN/50Nm sind komplett aus Edelstahl gefertigt.
