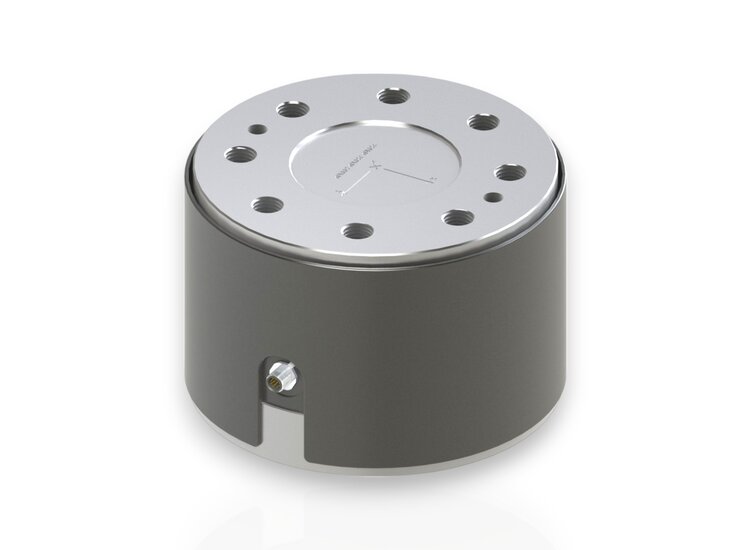

Multidimensionale Sensoren der Serie K3A eignen sich für die Kraftmessung in drei zueinander senkrechten Achsen.
Diese Produktgruppe bietet einen großen Nennkraft-Messbereich bis zu 400kN.
Die 3-Achsen Kraftsensoren K3A werden in vielen industriellen Gebieten eingesetzt:
- Robotik,
- Medizintechnik,
- Messungen in der Automatisierungstechnik,
- Montage von Teilen an den Fertigungslinien,
- 6-Achsen Kraft-/ Momenten Plattformen aus 4x K3A Sensoren,
- Forschung und Tests.
Kalibrierung von 3-Achsen-Kraftsensoren – von Standard (cv) zu maximaler Präzision (s)
Ein wesentliches Kennzeichen bei 3D Kraftsensoren ist das Übersprechen: Die Einleitung einer Kraft bewirkt auch eine Anzeige in den beiden unbelasteten Achsen. Durch die mehrfache Kompensation (mechanisch + elektrisch) beträgt das Übersprechen typischerweise weniger als 3% der Nennlast. Das Übersprechen ist reproduzierbar und proportional zur aufgebrachten Kraftamplitude. Durch die Anwendung einer zusätzlichen Kompensationsmatrix kann das Übersprechen in allen Achsen auf typischerweise unter 1% reduziert werden.
Standardmäßig erhalten Sie zwei Werkskalibrierungen mit jeweils 2 Messpunkten:
eine ohne Kompensationsmatrix („cv“) und eine mit erweiterter Matrix-Kompensation („s“).
Für einen ausführlichen Nachweis der Linearität des Sensors können Sie die Kalibrierung optional auf 4 oder 6 Messpunkte erweitern:
So stellen Sie sicher, dass Ihr Sensor exakt auf Ihre Anwendung abgestimmt ist – von der ersten Messung an.
Optionale Sonderausführung
- Schutzart IP68: ab Nennkraft 200 N
- Druckbereich bis 8 bar
