Dehnungsaufnehmer 10mm x 20mm x 11mm, integrierte Elektronik GSV-15L, 0-10V Ausgangssignal, 5m Anschlusskabel
Dehnungsaufnehmer 120mm x 22,5mm x 12mm,mit integrierter Elektronik GSV-6L, 0-10V / 4...20mA Ausgangssignal, 5m Anschlusskabel
Dehnungsaufnehmer 10mm x 20mm x 11mm, integrierte Elektronik GSV-15L, 0-10V Ausgangssignal, 5m Anschlusskabel
Dehnungsaufnehmer 120mm x 22,5mm x 12mm,mit integrierter Elektronik GSV-6L, 0-10V / 4...20mA Ausgangssignal, 5m Anschlusskabel
Art.Nr.: 11320

DA120i 010

  • Typ: Dehnungsaufnehmer
  • Genauigkeitsklasse: 0,5

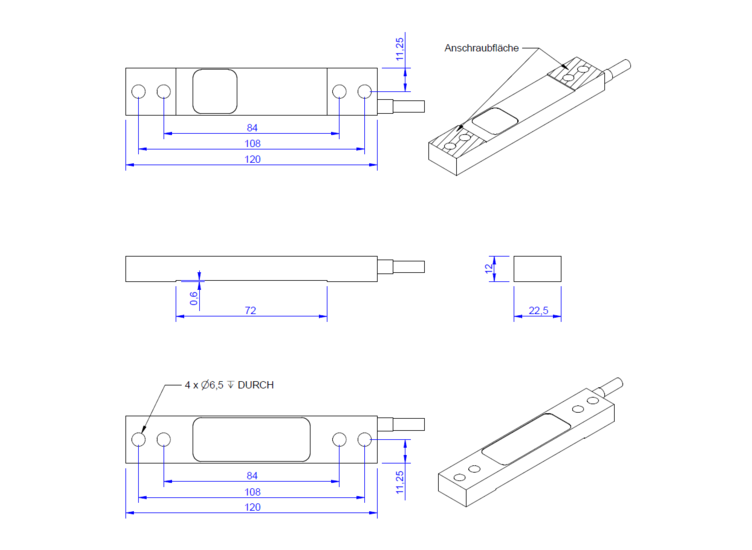

  • Abmessungen: 120 mm x 22,5 mm x 12 mm
  • Befestigung: 4x M6
  • Anschluss: 5m Unitronic FD CP Plus 7x0,14
  • Material: Werkzeugstahl, galvanisch verzinkt
  • integrierte Elektronik: GSV-6L
  • Analogausgang: -10 V...+10 V
  • Nullabgleich auf 0 V (Offset umstellbar)
  • Empfindlichkeit: 2 mV/V (nach Kennwert des Sensors umstellbar)
  • Frequenz: 10 Hz (bis 25 kHz umstellbar)
  • Konfiguration über zwei Steuerleitungen "Tara" und "Scale"
  • nachträgliche Umkonfigurierung der Elektronik möglich

Zubehör:

  • 4 Schrauben M6x20, Festigkeitsklasse 10.9
  • Activator-11 und Loxeal-8521
Alle Details
Variante auswählen:
Artikelbeschreibung
  • Typ: Dehnungsaufnehmer
  • Genauigkeitsklasse: 0,5
  • Abmessungen: 120 mm x 22,5 mm x 12 mm
  • Befestigung: 4x M6
  • Anschluss: 5m Unitronic FD CP Plus 7x0,14
  • Material: Werkzeugstahl, galvanisch verzinkt
  • integrierte Elektronik: GSV-6L
  • Analogausgang: -10 V...+10 V
  • Nullabgleich auf 0 V (Offset umstellbar)
  • Empfindlichkeit: 2 mV/V (nach Kennwert des Sensors umstellbar)
  • Frequenz: 10 Hz (bis 25 kHz umstellbar)
  • Konfiguration über zwei Steuerleitungen "Tara" und "Scale"
  • nachträgliche Umkonfigurierung der Elektronik möglich

Zubehör:

  • 4 Schrauben M6x20, Festigkeitsklasse 10.9
  • Activator-11 und Loxeal-8521
Highlights
  • enthält eine integrierte Auswerteelektronik GSV-6L
  • eignet sich durch seine geschlossene Bauform für messungen in rauher Umgebung
Produktbeschreibung

Der Dehnungsaufnehmer DA120 eignet sich durch seine geschlossene Bauform für die Dehnungs- und Kraftmessung an Maschinenelementen und -Bauteilen in rauher Umgebung.
Die Installation erfolgt auf einfache Art durch Anschrauben mit 4 Schrauben M6. Mechanische Belastungen auf dem Bauteil werden mittels Kraftschluss über die 4 Befestigungsschrauben auf den Dehnungsaufnehmer übertragen und in ein elektrisches Ausgangssignal umgesetzt.
Einsatzbereiche sind beispielsweise die Kraftüberwachung, Füllstandsmessung und Dehnungserfassung an Bauteilen.
Ausgangssignalsignal, Temperaturverhalten und Übersetzungsfaktor sind abhängig von der Geometrie- und Werkstoffpaarung. Die Kalibrierung erfolgt deshalb durch Beaufschlagung des Bauteils mit bekannter Kraft.

Der Dehnungsaufnehmer wird eingesetzt zur Messung der Belastung. Einsatzgebiete sind Maschinen,Bauwerke, Fahrzeuge, Behälter und Silos.Die Dehnung auf der Bauteiloberfläche wird über die Schraubverbindung kraftschlüssig übertragen.

Der Dehnungsaufnehmer „DA120i“ enthält eine integrierte Auswerteelektronik GSV-6L. Die Auswerteelektronik verfügt alternativ über einen Spannungsausgang oder Stromausgang und einen Schwellwertausgang. Verstärkung und Nullpunkt und Schwellwert lassen sich über je einen digitalen Eingang programmieren.
