GSV-6BT Datenlogger

Der Ultra-Miniatur Datenlogger GSV-6BT verfügt neben einer Bluetooth Schnittstelle auch über einen SD-Karten-Slot.

Der GSV-6BT kann parallel zur Messdatenerfassung über Bluetooth oder autonom, ohne Bluetooth Verbindung als Datenlogger zur Aufzeichnung auf SD Karte eingesetzt werden.

Die Daten werden als kommaseparierte Textdatei abgespeichert. Sie können mit der Software GSVmulti in ein TDMS Format umgewandelt werden, und in der Software GSVmulti grafisch dargestellt werden.

Betriebsarten des Datenloggers

Folgende Betriebsarten sind möglich:

  • permanente Aufzeichung mit der eingestellten Datenfrequenz, 1Hz...500Hz
  • periodische Aufzeichnung, z.B. 1/Minute, 1/Stunde, 1/Tag, ...
  • getriggerte Aufzeichnung über digitale Steuerleitung (Sonderfall)

Für die schnelle, permanente Aufzeichnung muss die Spannungsversorgung geeignet konfiguriert werden.

In der Standardkonfiguration wir der GSV-6BT mit dem Aufbau der Bluetooth Verbindung eingeschaltet, bei Beenden (oder Verlust) der Bluetooth Verbindung ausgeschaltet.

Einschalten des Datenloggers

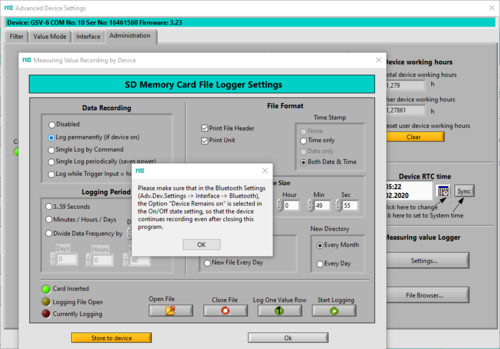

Schritt 1: Aktivieren des Datenloggers für permanente Aufzeichnung;

Die Konfiguration des Loggers finden Sie unter Device-->Advanced Settings -->Administration

Bitte beachten: Erst mit dem gelben Buttons "Store to device" wird eine Konfiguration in das Gerät gespeichert.

Konfigurieren der Spannungsversorgung

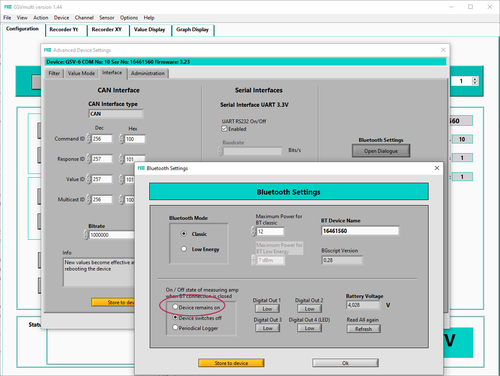

Schritt 2: Konfigurieren der Spannungsversorgung: Bitte wählen Sie "Device Remains On" für schnelle, permanente Aufzeichnung

oder "Periodical Logger", wenn die Aufzeichnung hinreichend langsam ist, z.B. 1/Min, und der GSV-6BT für jede Aufzeichnung nur kurz eingeschaltet werden soll, um Energie zu sparen.

Die Konfiguration der Spannungsversorgung finden Sie unter Device --> Advanced Settings --> Interface --> Open Dialogue



Starten des Loggers

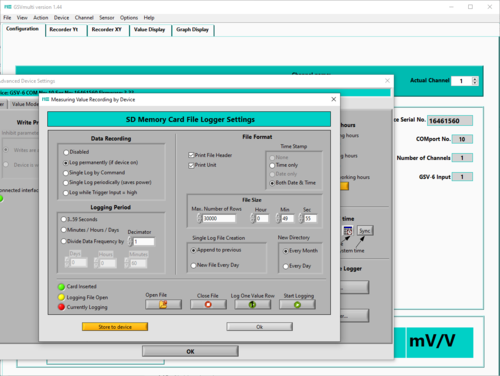

Schritt 3: Mit Start Logging können Sie den Vorgang der Aufzeichnung starten.

Wenn Sie Periodical Logger gewählt haben, sollte die

Kontrolle der Funktion

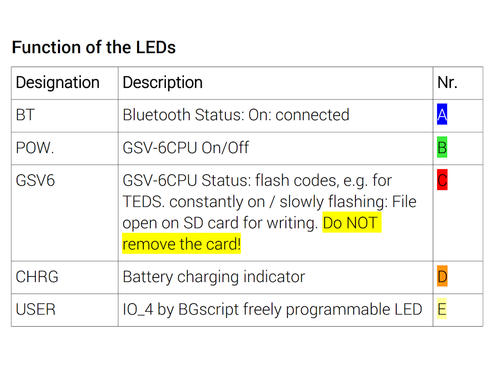

Schritt 4: Wenn der GSV-6BT in der Betriebsart "Periodical Logger" konfiguriert ist, müssen Sie nun regelmäßig die grüne und die rote LED sehen im eingestellten Intervall.

Daten Lesen

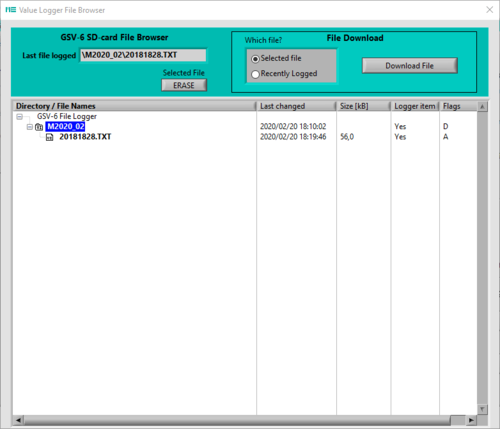

Mit der Funktion "Open File" gelangen Sie in einen "Datei Explorer" für die Dateien auf der SD Karte. Sie können diese Dateien löschen, oder per Bluetooth auf Ihren PC Laden.

Bitte beachten Sie, dass der Download von großen Dateien über Bluetooth sehr lange dauern kann. In diesem Fall lesen die Dateien besser direkt von der SD Karte.

Echtzeit Uhr

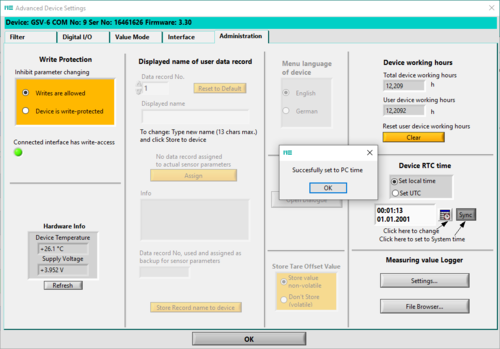

Die Echtzeit Uhr des GSV-6BT können Sie mit der Uhrzeit Ihres PCs. synchronisieren.

Bitte beachten Sie, dass nach dem Trennen der Spannungsversorgung die Uhrzeit neu gesetzt werden muss.
